無理をして、
フリーソフトで
作ってみた結果
- ●時間だけ掛かった割に、再現性の低い
レイアウト図ができあがってしまった…。 - ●配管が複雑に入り組んだ場所は、
確認が難しく図面化できなかった…。 - ●図面は完成したが、レイアウト変更を
したときの修正が大変で直せなかった…。
そもそも、「フリーソフト」や
「エクセル」で
レイアウト図を
作ること自体が間違いなんです！
もうこの無駄とおさらばしましょう！
まるごとスキャンで
図面作成から
モデリングも可能！
高精度のレーザースキャナーで3D計測からモデリングまでワンストップで行います。図面のない施設でも本物のように再現します。また、従来の平面図から3Dモデル化することも可能です。
計測が困難な
配管 や電気系統も
解析できます！
計測が困難な現場、諦めていた図面化もおまかせください。確認が難しい配管や電気系統も計測して図面を作成します。デジタルデータを提供しますので、今後の改修の検討も容易です。
レイアウト変更 も
3D ビューで簡単
シミュレーション！

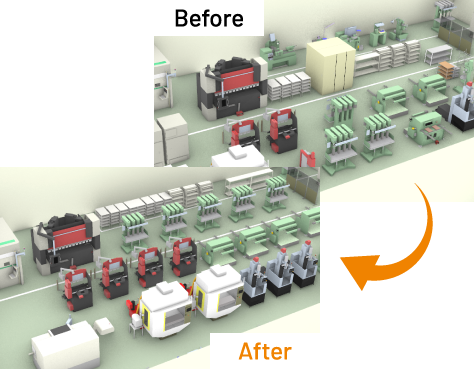

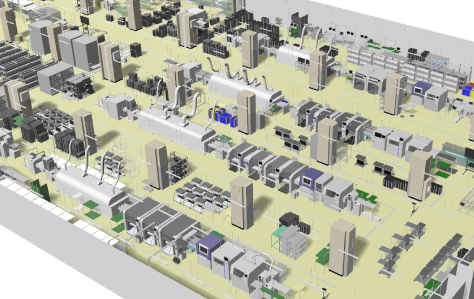

実際の現場を実寸でそのまま再現した3Dデータは、パソコン上で簡単にレイアウト検討ができます。新しい機械の搬入場所や経路の検討なども3Dビューでシミュレーションができます。
ご利用されたお客様の声
工場管理の
時間やコスト削減に
つながりました。
3Dまるごと工場®を利用したことで、工場を立体的に把握することができるようになりました。平面的な干渉はもちろん、縦の干渉も同時にチェックすることで何度もやり直す必要が無くなりました。
設備導入の際の配置検討の時間短縮にもつながり、本当にお願いして良かったと思います。
把握しづらい
配管なども見える化
されました。
自社工場の図面が古く現状と違い、配管も複雑であるため3Dまるごと工場®を利用しました。まるごと3Dデータ化したことで、工場内の現状が格段にわかりやすくなりました。
2次元図面では把握しづらかった部分が見える化され、複数人での会議や情報共有がしやすくなりました。
頻繁に変える
レイアウト変更も
効率的になりました。
今までエクセルで配置検討を行っていたため、設備の移動時に柱や天井配管との干渉が発覚していました。3Dまるごと工場®で自社工場を3D化したことで、縦横同時に干渉チェックができるため、やり直しが無くなり効率化につながりました。
今後は工場見学や研修などにも3Dデータを活用していきたいと思っています。
工場管理の
時間やコスト削減に
つながりました。
3Dまるごと工場®を利用したことで、工場を立体的に把握することができるようになりました。平面的な干渉はもちろん、縦の干渉も同時にチェックすることで何度もやり直す必要が無くなりました。
設備導入の際の配置検討の時間短縮にもつながり、本当にお願いして良かったと思います。
把握しづらい
配管なども見える化
されました。
自社工場の図面が古く現状と違い、配管も複雑であるため3Dまるごと工場®を利用しました。まるごと3Dデータ化したことで、工場内の現状が格段にわかりやすくなりました。
2次元図面では把握しづらかった部分が見える化され、複数人での会議や情報共有がしやすくなりました。
頻繁に変える
レイアウト変更も
効率的になりました。
今までエクセルで配置検討を行っていたため、設備の移動時に柱や天井配管との干渉が発覚していました。3Dまるごと工場®で自社工場を3D化したことで、縦横同時に干渉チェックができるため、やり直しが無くなり効率化につながりました。
今後は工場見学や研修などにも3Dデータを活用していきたいと思っています。
ご利用企業様一例
| 従業員数 | 延床面積 | 導入目的 | |
|---|---|---|---|
| A社様 | 27,000名 | 2,500㎡ | 製造ラインのレイアウトの効率化 |
| B社様 | 110名 | 2,450㎡ | 新設工場のレイアウトの検討 |
| C社様 | 53,800名 | 63㎡ | 工場自動化に伴う干渉チェック |
| D社様 | 280名 | 820㎡ | 新規設備入れ替えに伴う既存設備の3D化 |
ご利用までの流れ
01お問い合わせ
お電話またはメールにてお気軽にご連絡ください。担当者よりご連絡をさせていただきます。
02お打ち合わせ
現地調査を行い、計測箇所やご希望のデータなどについてお打ち合わせのうえ、お見積りをさせていただきます。
03現地計測
高精度の3Dレーザースキャナーで計測を行います。短時間で現場をスキャンし、点群データを取得します。
04データ作成
取得した点群データは、位置や距離を正確に捉えることができます。そこからモデリング等の加工を行います。
05データ納品
点群データをはじめ、2D図面、モデリングデータなどお客様のご希望に合わせたデータをご納品します。
アフターサービスも
充実しているので安心です！
全国どこでも対応可能です！
お気軽にお問い合わせください！
資料ダウンロード
3Dまるごと工場®のサービスが分かる資料が
無料でダウンロードできます。
ダウンロードはこちらお問い合わせ
まずは、お電話またはメールにて
お気軽にご連絡ください。
お電話でのお問い合わせの際は、
「会社名、工場の規模」を
お伝えいただくと
お話がスムーズに進みます。
メールでのお問い合わせ
